200吨大台面四柱液压机

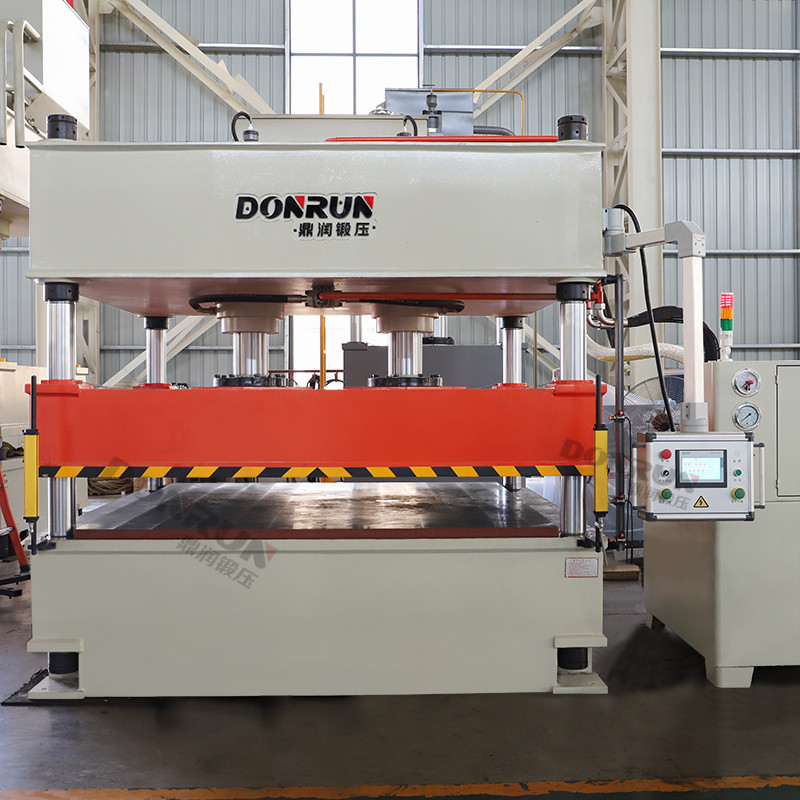

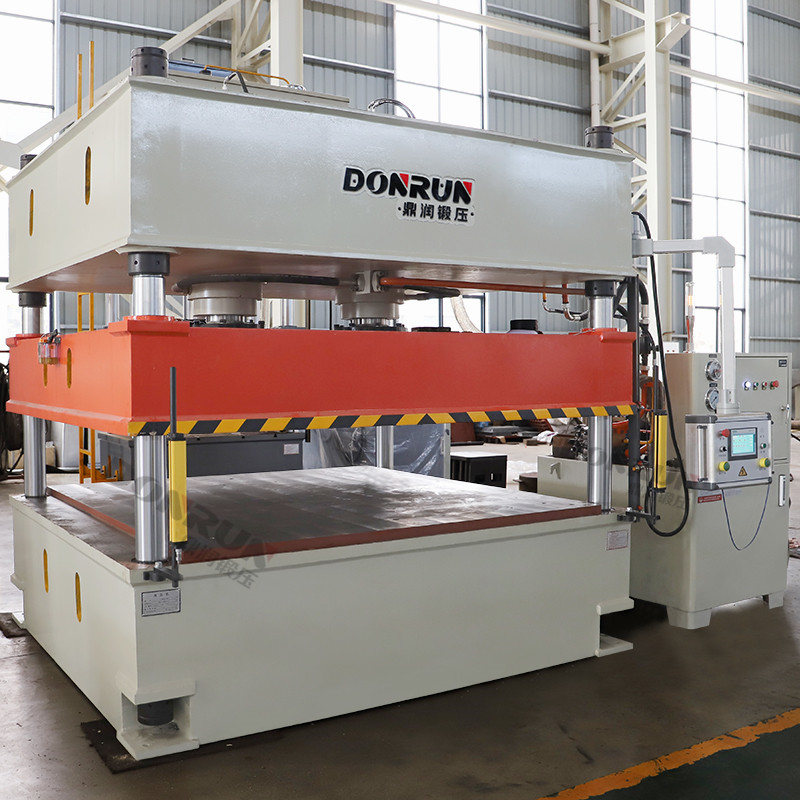

200吨四柱液压机机身结构多样，常用200吨三梁四柱液压机，根据工件、模具的尺寸，合理设计所需机器的工作台面、开口、行程等。分为200吨四柱液压机单缸、双缸、三缸等多种设计结构。文中是山东鼎润锻压设计生产的一款200吨四柱液压机，三梁四柱式结构，工作台面2200x2200mm，行程500mm，是客户定做的用于汽车内饰成型，如脚垫、汽车顶棚、车座靠背等。

200吨大台面四柱液压机的四柱结构的特点：

1、四柱式结构，刚性好、精度高、结构紧凑、经济适用；

2、液压控制采用插装阀集成系统，泄露点少、冲击小、动作可靠，可有效的保护模具和设备的使用寿命；

3、专业油缸密封元件，可靠性强，寿命长；

4、导轨自动润滑装置，充分保护导柱，保持精度；

5、机电一体化安全装置，如:油缸下腔支撑回路、油缸上下腔互锁回路等，有良好的安全性；

6、电气系统采用PLC控制，可实现一键操作，工序简单易操作；

7、可实现定压、定程两种成型工艺，具备保压延时功能；

8、根据不同工艺，工作压力、行程可在一定范围可调节，简单易操作；

200吨四柱液压机结构组成：

主机：

1、主机为三梁四柱结构，包括上梁、滑块、立柱等，上梁、滑块、工作台三大件均采用45号整体铸钢件，经计算机优化，设备强度高，抗变形能力强。

2、工件经过回火或振动实效降低内应力，保证了主机精度长期不变。

油缸：

1、油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等。

2、作为重要件的主油缸缸体用整体锻件，并且进行探伤实验，保证每个缸体零缺陷。

液压系统：

1、液压系统采用二通插装阀，结构紧凑，减少泄漏点，响应时间快。

2、主泵采用恒功率高压柱塞泵，浸油立式安装，减少了噪音，吸油效果好，提高了泵的寿命。

电气系统：

1、电气箱箱体由专门的专业厂家制造，经喷涂完成，完全符合国家标准。

2、电气元件（没有特殊要求）均为国内优选件，质量可靠。

200吨四柱液压机参数：

设备型号：YQ32-200T

公称压力：2000KN

系统压力：25Mpa

滑块行程：500mm

开口高度：500mm

台面尺寸：2200*2200mm

200吨四柱液压机选装配置：

● 冲裁缓冲装置

● PLC触摸屏控制分流

● 快速行程充液装置

● 20T–5000T可特殊订货

● 下顶缸选装

● 冷却装置
