630吨锚杆托盘生产线-630吨三梁四柱液压机

630吨锚杆托盘液压机是一款三梁四柱结构液压机，主要用于矿用锚杆托盘的冲压成型工艺。可用于生产型号300×300×20mm、300x300x16mm及以内的锚杆托盘。还可生产U型、W型等形状托盘，适合强度600MPa以下、外形尺寸400*400mm以下、厚度20mm以下各种材质托盘。压制成型的锚杆托盘不需要人工取料，直接经滑到掉入地面，操作简单，安全系数高。

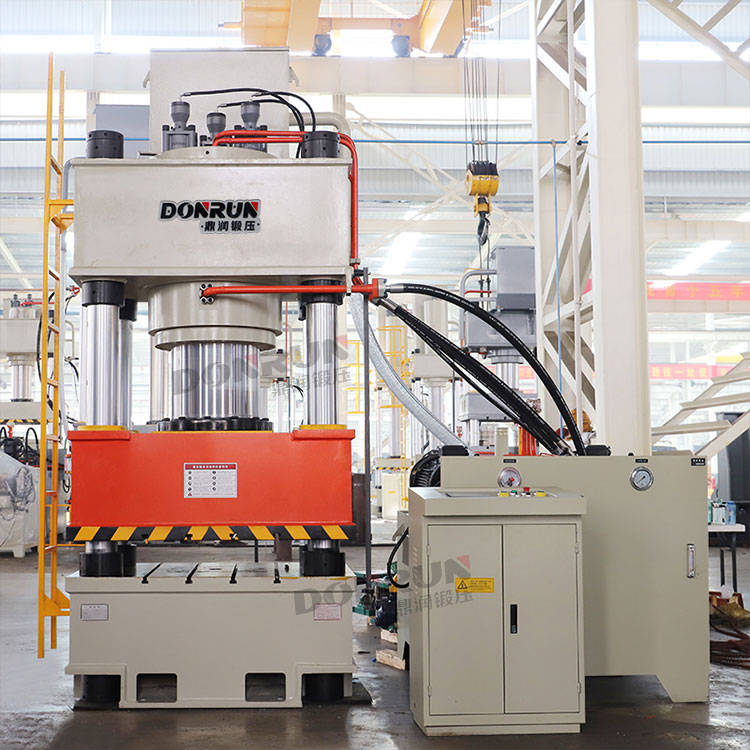

630吨锚杆托盘液压机车间实物

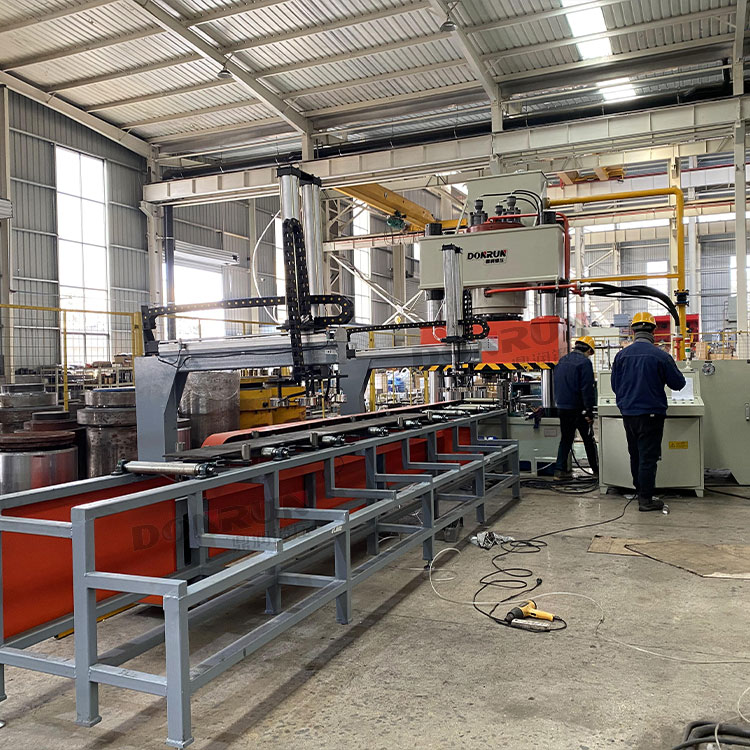

630吨锚杆托盘生产线车间调试

630吨锚杆托盘液压机采用三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。

630吨锚杆托盘液压机是是冲压矿用支护托盘/垫板中常用机器设备，根据托盘的规格尺寸搭配送料机，可自动完成锚杆托盘的原材料自动进料、准确定尺、截断、打孔成型、打捆、自动码放的全部生产工序，是目前锚杆托盘生产线中比较理想的方案。

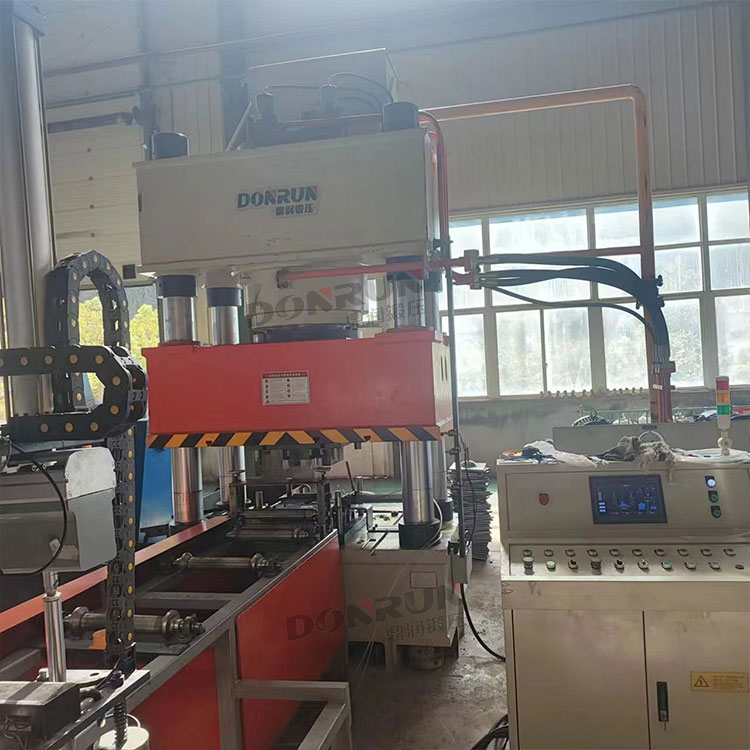

630吨锚杆托盘液压机客户车间现场

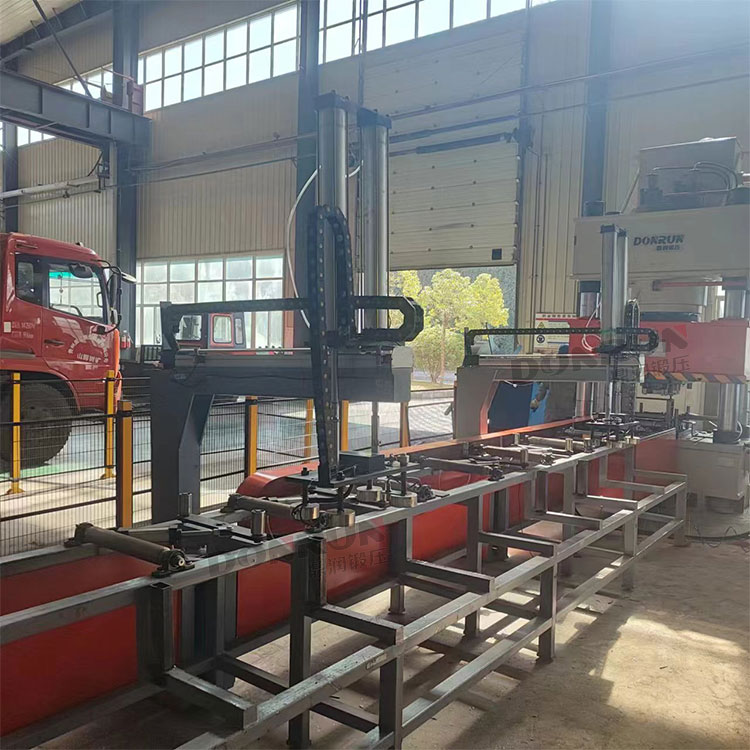

630吨锚杆托盘生产线客户现场

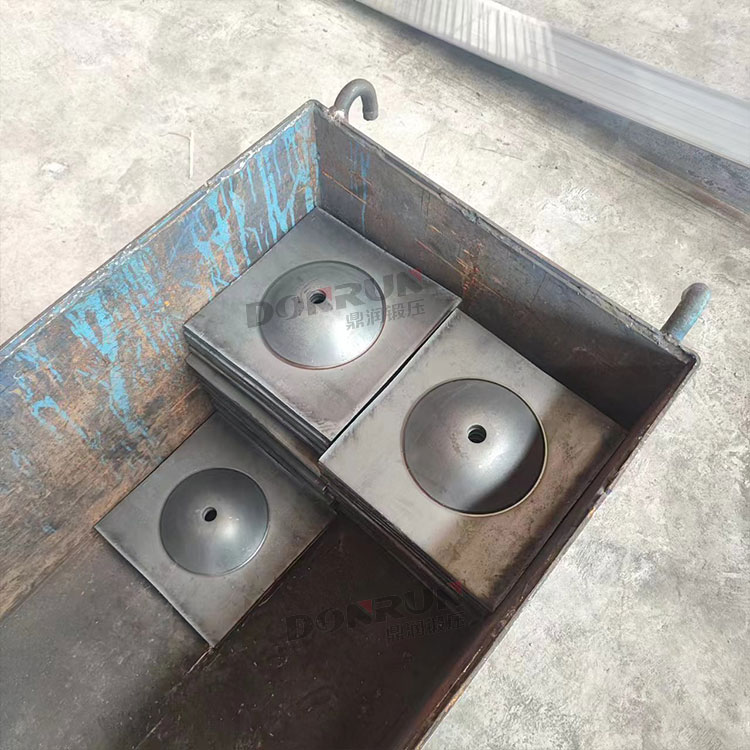

300x300x20mm锚杆托盘

630吨锚杆托盘生产线由630吨三梁四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成，并包含相应的电控系统和动力系统。采用PLC可编程控制器及触摸屏控制，驱动导向送料、送料长短可调，减少人员操作。PLC自动化控制，人机交互界面，可手动和自动控制生产线各部件的动作协调。

1、送料：由自动送料机将钢板抓取传送到630吨三梁四柱液压机（锚杆托盘液压机）工作台面的模具上，等待拉伸冲孔；

2、拉伸冲孔冲裁：630吨三梁四柱液压机（主机）利用模具将钢板一次拉伸冲裁冲剪工艺，得到锚杆托盘成品；具体的工作流程：滑块快速下行—慢速加压—保压延时—滑块快速返回—原位停止等，完成锚杆托盘的一个冲压生产工艺流程。

3、出料：成品锚杆托盘由辅助设备推料机推送到传送带；

4、如果需要，也可配码垛机，可直接将压制好的锚杆托盘输送到码垛机进行码垛。
