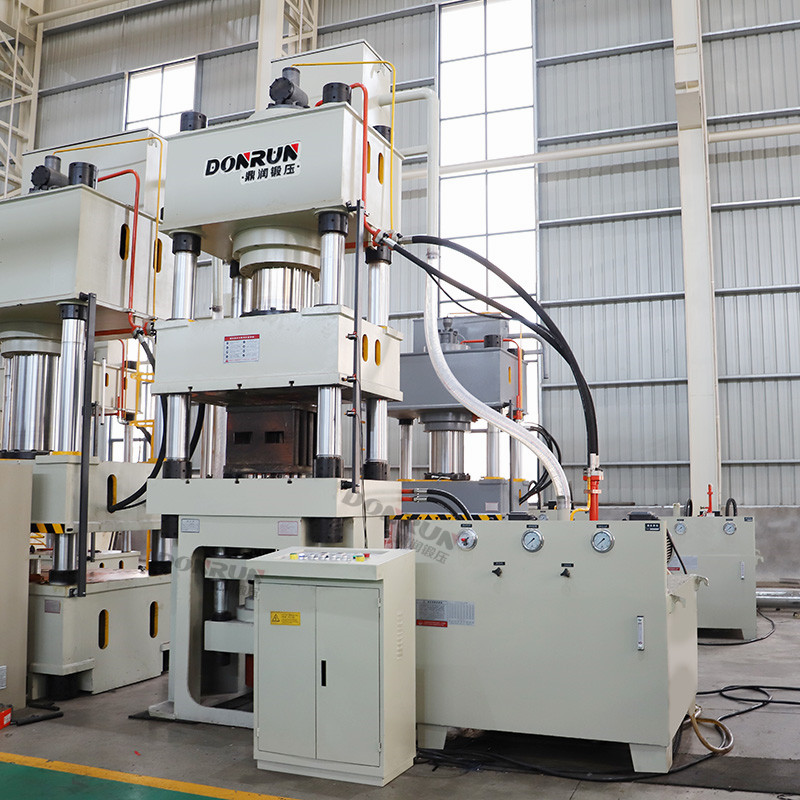

500吨液压垫拉伸液压机-500吨四柱液压机

500吨四柱液压机是山东鼎润锻压液压机厂家为客户定做的一款液压垫拉伸液压机，在普通四柱液压机的基础上增加液压垫装置，多点顶出，均匀受力，保护工件不受损，用于不同形状和深度的薄板材料的拉伸成型，还可进行金属薄板的拉伸、弯曲、翻边、成型、冲裁等工艺，还适用于校正、压装、粉末制品和磨料制品的压制成型以及塑料制品，绝缘材料的压制成型。并具有低噪声冲裁缓冲功能，可满足批量生产的需要。

本机的工作压力，压制速度，行程均可根据工艺需要在规定的参数范围内调节。本机具有独立的动力机构和电气系统，并采用PLC控制，可实现手动，半自动二种操作方式。可实现定压及定程两种压制方式。

500吨液压垫拉伸液压机-500吨四柱液压机采用三梁四柱结构形式，机身由上梁、滑梁、工作台、液压垫板、顶杆、油缸、立柱、充液箱、限位机构等组成。液压系统可采用PLC伺服系统控制，拉伸压力、速度和位移精度好控制，保证拉伸出来的产品高度一致。液压垫置于工作台内，用于拉伸工艺时的工件压边，在液压垫的上平面装有可更换的顶杆垫，以防止因顶杆对液压垫的冲击而造成液压垫上平面的变形和损伤。液压垫缸采用单缸或多缸缸结构，一字布置，此结构使液压垫受力均匀，以达到理想的拉伸效果。

500吨液压垫拉伸液压机-500吨四柱液压机技术参数：

设备型号：YQ32-500T

公称压力：5000KN

系统压力：25Mpa

滑块行程：600mm

开口高度：900mm

台面尺寸：1000*1000mm

注：500吨四柱液压机参数仅供参考，可按照实际需求定制专用机型，定制热点：13206328715

500吨液压垫拉伸液压机-500吨四柱液压机组成结构：

1、机身：机身为钢板焊接件件；由上横梁、滑块、工作台、液压垫、立柱等组成，上横梁，工作台通过立柱和螺母构成封闭框架，机身刚性和精度保持性好。滑块沿立柱做上下运动，立柱导套材料采用复合材料，以提高许用面压力，减小摩擦力，立柱材料采用45#钢件，经表面处理并镀硬铬提高耐磨与耐用度。

2、油缸：主缸采用单缸或双缸结构,布置在上横梁内，缸体通过法兰与上横梁固定在一起，活塞杆通过连接法兰与活动横梁相连接。缸体材料为优质45#钢锻打保证材质均匀；所有活塞杆表面均进行淬火处理，油缸进行耐压试验（1.1倍），运行平稳。 油缸采用进口密封元件，确保密封性能可靠, 无泄漏，维修方便。

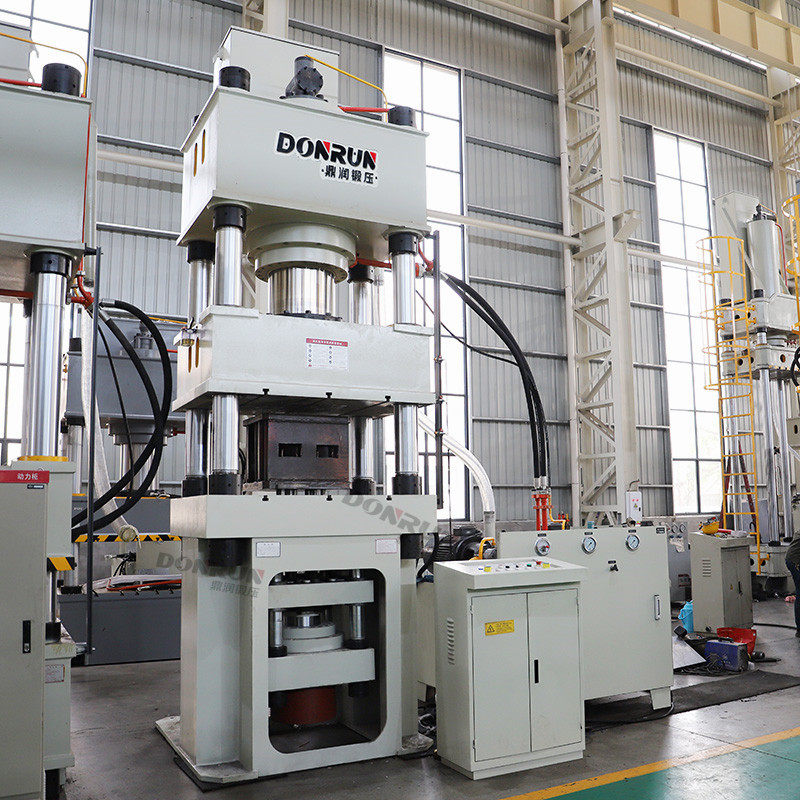

3、液压垫缸：500吨四柱液压机底梁内部设置一个液压垫缸装置，液压垫具有液压垫或顶出器两种功能，可用于在钢板拉伸过程中提供压边力或用于顶出制件，液压垫为单顶冠结构。

设备使用条件：

1、设备工作区域温度：0~50℃（±）；

2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％；

3、冷却方式：水冷装置；

4、液压系统使用介质：46号抗磨液压油。
