200吨矿用锚杆托盘自动化生产线

200吨矿用锚杆托盘自动化生产线是滕州鼎润锻压设计生产的一款全自动锚杆托盘液压机，可以150x150x10mm厚以下的锚杆托盘，是由锚杆托盘液压机、锚杆托盘模具、送料机构、码垛机、扎捆机等组成。自动化程度高，生产效率高，安全可靠，使用范围广。可自动完成锚杆托盘的原材料自动进料、准确定尺、截断、打孔成型、打捆、自动码放的全部生产工序，真正实现了冲压锚杆托盘生产的自动化，是锚杆托盘生产制造企业必选设备。

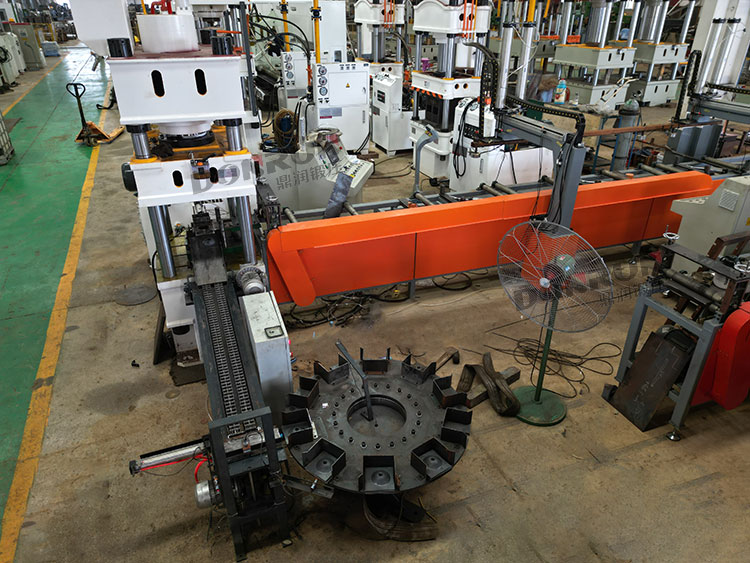

200吨矿用锚杆托盘自动化生产线

200吨锚杆托盘液压机是生产锚杆托盘的关键设备，机身采用三梁四柱式结构，也称200吨三梁四柱液压机，由液压缸、立柱、三大梁和控制系统等组成。结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，工作压力和工作行程可在规定的范围内任意调节，操作简单。机身采用焊接成型，坚实耐用，机身焊接后通过振动处理，确保焊接机身不变形。

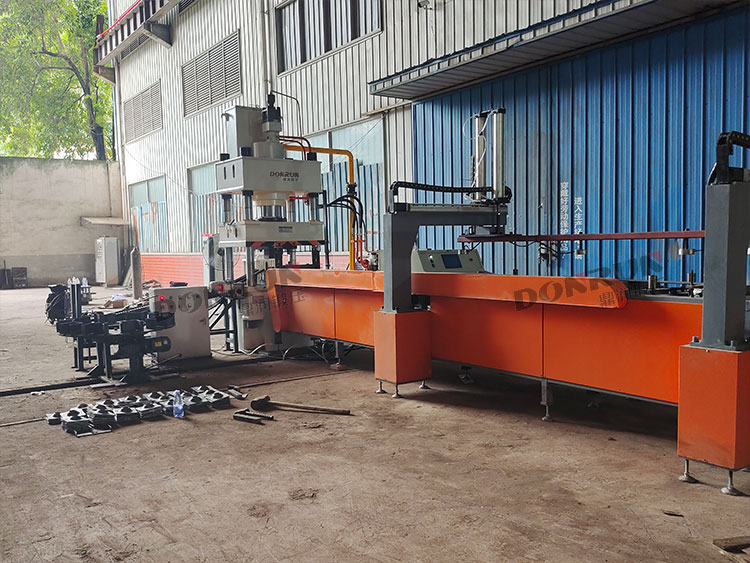

200吨矿用锚杆托盘自动化生产线现场

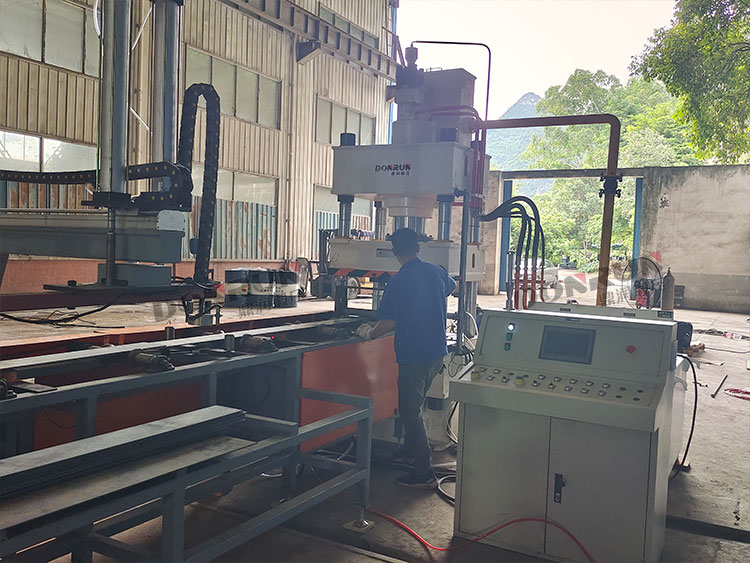

200吨矿用锚杆托盘液压机试机

200吨锚杆托盘液压机说明：

1）200吨锚杆托盘液压机主机为三梁四柱结构，由机身、油缸、行程限位装置、模具等组成；

200吨锚杆托盘液压机机身是由上、下梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动;上、下梁、滑块采用整体45号铸钢铸造而成，具有良好的稳定性和刚性;立柱采用45号圆钢，表面镀硬铬，确保永远不会生锈；

油缸包括主油缸、布料油缸和推块油缸，油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨；

模具采用45号钢，经特殊工艺加工而成，为保持精确度，进行线切割处理，可实现长期使用不变形不断裂，模具根据客户要求定做；

2）液压系统：由电机、液压泵、液压阀、油箱、过滤器、冷却器、油管等组成，液压阀为大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞;插入式液压专用电机，降低车间噪音。

3）电器系统：200吨500吨630吨800锚杆托盘液压机有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。

4）操作系统：200吨500吨630吨800锚杆托盘液压机采用PLC编程控制系统，实现自动和半自动两种操作方式自由切换，可根据工作环境进行调整，可满足不同生产工艺要求。

200吨矿用锚杆托盘自动化生产线的工作过程：

1、送料：由自动送料机将钢板抓取传送到锚杆托盘液压机工作台面的模具上，等待拉伸冲孔；

2、拉伸冲孔冲裁：锚杆托盘液压机（200吨三梁四柱液压机）利用模具将钢板一次拉伸冲裁冲剪工艺，得到锚杆托盘成品。具体的工作流程：滑块快速下行—慢速加压—保压延时—滑块快速返回—原位停止等，完成锚杆托盘的一个冲压生产工艺流程。

3、出料：成品锚杆托盘由辅助设备推料机推送到传送带；

4、可配码垛机，可直接将压制好的锚杆托盘输送到码垛机进行码垛。
